تفاصيل المنتج:
شروط الدفع والشحن:
|
| إبراز: | مقياس قطر الكابل الليزر,مقياس قطر الأسلاك ليزر,مقياس قطر الأنابيب بالليزر,Wire Laser diameter gauge,pipe Laser diameter gauge |
||
|---|---|---|---|

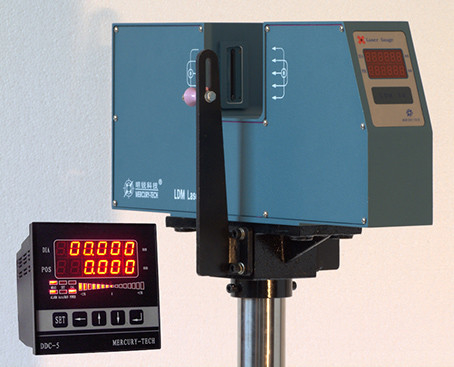

سلك، كابل، أنابيب، مقياس قطر الليزرهو الدقة العالية لجزء المسحالذي يستخدم الفحص بالليزر للقيام بعملية غير اتصال على الإنترنت.

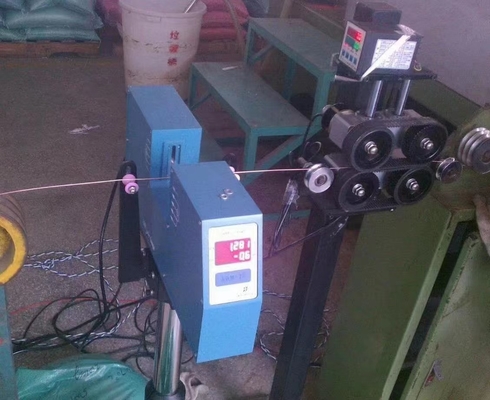

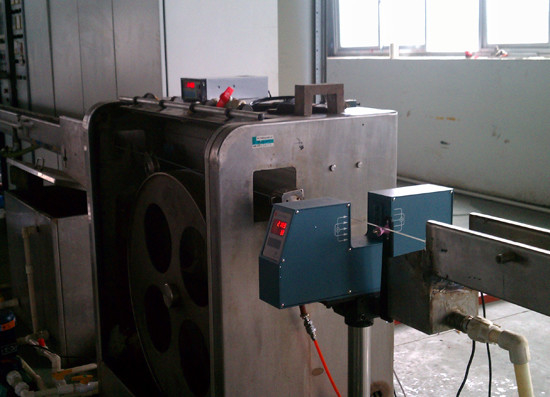

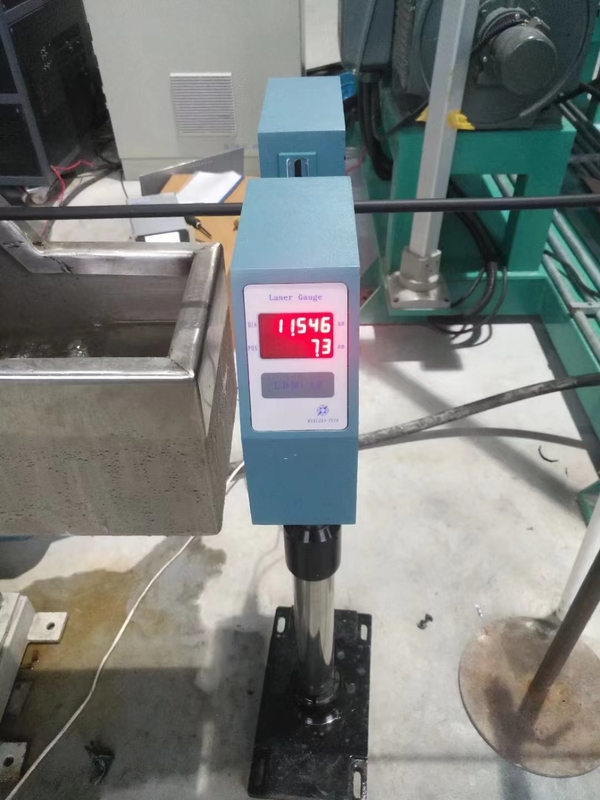

تستخدم أساسا في مجموعة متنوعة من الأسلاك والكابلات، خط إنتاج الأنابيب، وقياسالقطر الخارجي وتعديل سرعة خرطوشة الخرطوشة أو سرعة الجر، للتحكم فيالغرض من OD. يمكن تطبيقها أيضا على القطر الخارجي للقطعة العمل وحجمالقياسات
1المعلمات التقنية

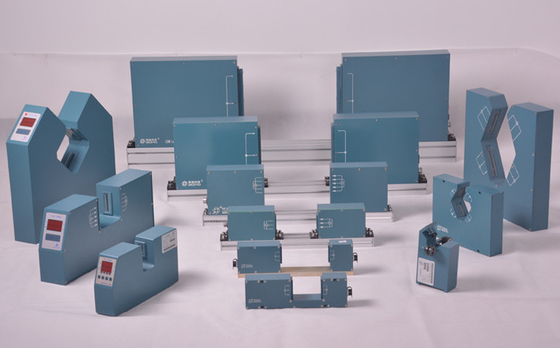

| النموذج | LDM-25 | LDM-50 | LDM-100B | LDM-150 | ||
| نطاق القياس | 0.2-20ملم | 0.2-45ملم | 0.2-95ملم | 0.2-145ملم | ||
| الحجم الأدنى | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | ||
| الحجم الأقصى | 20ملم | 45ملم | 95ملم | 145ملم | ||
| الدقة* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| قابلية التكرار** | 0.5μm | 0.5μm | 0.5μm | 1μm | ||
| القرار | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | ||
| البعد | 48.5x20x8.5 سم | 48.5x20x8.5 سم | 62x25x6cm | 92×29×9.5 سم | ||
| وحدات القياس | ملم | ملم | ملم | ملم | ||
| القوة | ~ 220 فولت±15٪، 50-60 هرتز | |||||
| الحرارة | -10~40°C | |||||
| الرطوبة | <85 ٪ RH | |||||
|
رأس المقياس إدخال/خروج متسلسل |
المعيار:خيارات RS485:RS232 / USB | |||||
| بروتوكول الاتصال | مودبوس/بروفيبوس | |||||
| الإعدادات المسبقة | قطر، +Tol، Tol، إعداد الإنذار | |||||
| القياس الشفاف | الخيار | الخيار | الخيار | الخيار | ||
| مخرج التحكم | ||||||
| إدخال/خروج متسلسل | RS485 | |||||
| المماثلة الناتجة | 16 بت±10 فولت مخرج متزامن | |||||
| مخرج رله | 2 فولت حر (حالة، التسامح العلوي، التسامح السفلي) | |||||
2مؤشرات الأداء
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
وضع العمل: مستمر
استهلاك الطاقة: <30Wالأبعاد الخارجية:
الأبعاد: LDM-25/LDM-50 رأس القياس: 461mm × 80mm × 200mm
3الجهاز ذو الخصائص التالية
يمكن توصيلها بجهاز تحكم محمول، كمبيوتر صناعي.
ii. يمكن تخصيص RROFIBUS-DP و MODBUS Converter و PLC و IPC Connect.
يمكن تجهيز جهاز التحكم عن بعد DDC-3، DDC-5، على الجهاز
التحكم في ردود الفعل للسيطرة على التسامح، وتحسين جودة المنتج، والحد من
الاستهلاك
4جهاز التحكم في الشاشة (نموذج:DDC-7202، DDC-5)
i. تستخدم لإظهار التحكم عن بعد.
ii. قابلة للتطبيق على محركات التيار المستمر، محركات VVVF.
يمكن للمتحكم أن يتحكم في سرعة الطحن أو الجرار وفقًامعدل التسامح للقطر
مسافة الإشارة: أكثر من 500 متر
الجهد الخارجي: ± 10 فولت
مع RS485 يمكن أن تتصل إلى PLC الصناعة تحكم الكمبيوتر
PROFIBUS-DP أو MODBUS
يمكن تحديدها
الأبعاد الخارجية: 164mm × 85mm × 280mm (النموذج:DDC-3)
100 ملم × 100 ملم × 120 ملم (النموذج:DDC-5)
حجم فتحة التثبيت: 152mm × 76mm (النموذج:DDC-3)
90mm × 90mm (النموذج:DDC-5)
