تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | أداة القياس | وقت التنفيذ: | خلال 3 ايام |
|---|---|---|---|
| المواد: | المعدن | اللون: | الأزرق |
| دقة القياس: | 0.001 مم | القرار: | 0.001 مم |
| إبراز: | قياس مقياس الليزر,قطر مقياس السلك,قياس قطر كابل السلك بالليزر |
||
عدم الاتصال قياس الليزر القطر قياس القطر المراقب لأنابيب كابل الأسلاك.

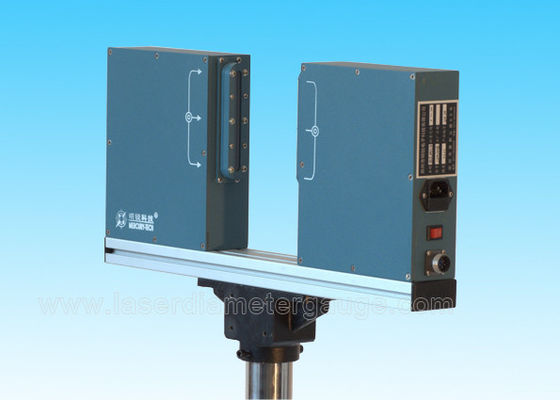

مقياس قطر الليزر أحادي المحور هو الدفعة الاستقصائية عالية الدقة التي تستخدم المسح الضوئي بالليزر لإجراء عدم الاتصال بالقياس المباشر.
تستخدم أساسا في مجموعة متنوعة من الأسلاك والكابلات وخط إنتاج الأنابيب ، وقياس القطر الخارجي وضبط سرعة المسمار الطارد أو سرعة الجر ، للسيطرة على الغرض من OD. يمكن تطبيقه أيضًا على القطر الخارجي لقياسات الشغل والحجم.
المعلمات الفنية لقياس قطرها ليزر أحادية المحور.
| نموذج | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| نطاق القياس | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| دقيقة الحجم | 0.2mm و | 0.2mm و | 0.2mm و | 0.2mm و | 0.2mm و | 0.2mm و | |||||
| اقصى حجم | 20MM | 45mm و | 95MM | 145MM | 205mm | 375mm | |||||
| صحة | ± 0.001 | ± 0.002 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |||||
| القرار | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| البعد | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45 × 50 × 8.5 سم ( × 2 ) | |||||
| وحدات القياس | مم | مم | مم | مم | مم | مم | |||||
| قوة | ~ 220V ± 15 ٪ ، 50-60HZ | ||||||||||
| درجة الحرارة | -10 ~ 40 ℃ | ||||||||||
| رطوبة | < 85 ٪ ر | ||||||||||
رئيس قياس المسلسل I / O | قياسي : RS485 خيارات : RS232 / USB / Profibus | ||||||||||
| المسبقة | القطر ، + تول ، تول ، إعداد التنبيه | ||||||||||
| قياس شفاف | اختيار | اختيار | اختيار | اختيار | اختيار | اختيار | |||||
| مراقبة الانتاج | |||||||||||
| المسلسل I / O | RS485 | ||||||||||
| نظائرها الإخراج | 16 بت ± 10V العاصمة الناتج | ||||||||||
| تتابع الانتاج | 2 فولت مجاني (الوضع ، التسامح العلوي ، انخفاض التسامح) | ||||||||||
جهاز قياس القطر الليزري ثنائي المحور هو القسط عالي الدقة الذي يستخدم الفحص بالليزر للقيام به هو الدفعة الاستقصائية عالية الدقة التي تستخدم المسح بالليزر لإجراء المسح عبر الإنترنت بلا جهات اتصال. إنه (أي المحور X والمحور Y) يقيس القطر في اتجاهين في وقت واحد.
تنطبق على الأسلاك المعدنية والزجاج والأنابيب والأسلاك والكابلات ، وما إلى ذلك. قطر القياس والتحكم. القياس ثنائي الاتجاه ، متوسط يظهر أنه يمكن أن يظهر في وقت واحد السلك ، قطر الأنبوب ، الاستدارة.
المهنية قياس قطرها الخارجي gague الليزر قطرها لأنبوب كابل الأسلاك.
المعلمات الفنية لقياس قطرها ليزر ثنائي المحور.
| نموذج | نطاق القياس | القرار | صحة |
| LDM-25XY | 0.1 - 20 ملم | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45 ملم | 0.001 | 0.002mm |
| LDM-60XY | 0.2 - 55 ملم | 0.001 | 0.002mm |
| LDM-100XY | 0.2 - 95 ملم | 0.001 | 0.002mm |
الخصائص الرئيسية
diameter قياس قطر ليزر عدم الاتصال والسرعة العالية والدقة العالية والتكرار الجيد.
② الوقت الحقيقي خارج القطر وعرض الاستدارة ، وتحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من هدر المواد.
③ مختلف وظائف إشارة التحكم الرقمية والتناظرية ، لتحقيق الإنتاج الآلي بالكامل.
④ وظائف مختلفة مسبقا ، والقيمة الاسمية ، والتسامح العلوي والسفلي ، المسبقة التحكم في التنبيه ، وسهل التشغيل.
port اتصال منفذ بيانات قياسي جاهز ومتوافق لبرامج تطوير تحليل البيانات.
ميزات تحكم الرئيسية
1. يتم استخدامه لعرض والتحكم عن بعد.
2. يمكنها التحكم في سرعة محركات التيار المستمر ، محرك VVVF (الطارد أو الجرار).
3. انها مناسبة للاستخدام المختبر.
4. وسوف تنبه ، عندما يتجاوز قطر التسامح مجموعة.
5. مع RS485 يمكن توصيله بصناعة PLC المسيطرة على الكمبيوتر.
6. الأبعاد: 100MM × 100MM × 120MM (نموذج: DDC-5)
جهاز قياس قطر الليزر
القياس: المسح بالليزر
الليزر: مرئي أشباه الموصلات الليزر الأحمر
انتاج الطاقة الليزر: <2 ميجا واط
وضع العمل: مستمر
استهلاك الطاقة: <30W
المعلمة الإلكترونية
الجهد التشغيل: ~ 220V V 15 ٪ 50 - 60HZ
درجة حرارة التشغيل: -10 ~ 40 درجة مئوية
الرطوبة: <85 ٪ RH
LDM Series Gauge هي سلسلة منتجات Mercury-Tech الكلاسيكية ، مع عقود من الابتكار التكنولوجي ، ويستخدم أكثر من 1000 عميل هذه المنتجات بدقة عالية وموثوق بها. حاليا هو اختيار الأسلاك ، والكابلات ، وقياس الأنابيب.
