| إبراز: | مقياس قطر الكابل الليزر,مقياس قطر الليزر LDM-25XY |
||
|---|---|---|---|

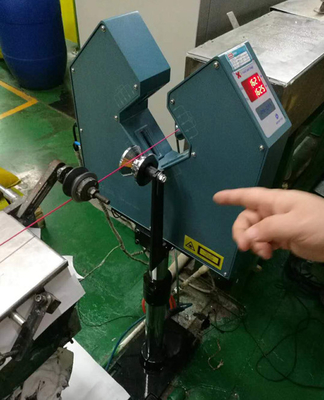

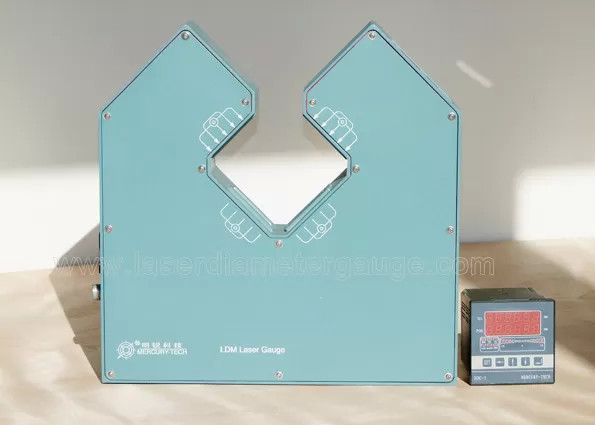

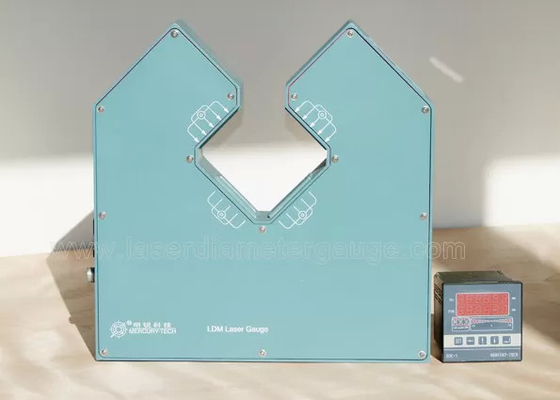

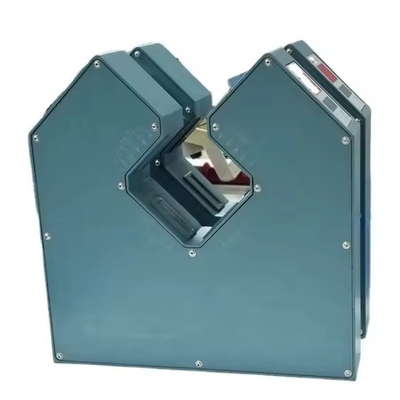

مقياس قطر الليزر للكابلهو القياس عبر الإنترنت عالي الدقة الذي يستخدم الفحص بالليزر لإجراء المسح عبر الإنترنت دون اتصال. وهو (وهو محور X و محور Y) يقيس في وقت واحد القطر في اتجاهين.
قابلة للتطبيق على الأسلاك المعدنية والزجاج والأنابيب والأسلاك والكابلات الخ قطر القياس والتحكم.
2المعلمات التقنية
دقة تمييز نطاق قياس النموذج
LDM-25XY 0.2-20mm 0.001± 0.01% × ((قراءة)) ± 0.001mm

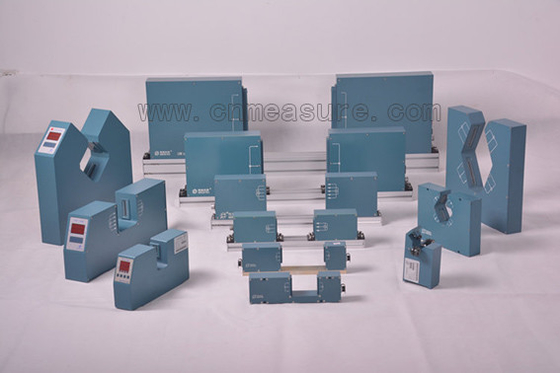

| النموذج | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| نطاق القياس | 0.2-20ملم | 0.2-45ملم | 0.2-95ملم | 0.2-145ملم | 0.2-205ملم | 0.2-375ملم | |||||
| الحجم الأدنى | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | |||||
| الحجم الأقصى | 20ملم | 45ملم | 95ملم | 145ملم | 205ملم | 375ملم | |||||
| الدقة | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| القرار | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | |||||
| البعد | 48.5x20x8.5 سم | 48.5x20x8.5 سم | 62x25x6cm | 92×29×9.5 سم | 121×36×8.5 سم | 45×50×8.5 سمx2) | |||||
| وحدات القياس | ملم | ملم | ملم | ملم | ملم | ملم | |||||
| القوة | ~ 220 فولت±15٪، 50-60 هرتز | ||||||||||
| الحرارة | -10~40°C | ||||||||||
| الرطوبة | < 85% RH | ||||||||||
|
رأس المقياس إدخال/خروج متسلسل |
القياسية:خيارات RS485:RS232 / USB / Profibus | ||||||||||
| الإعدادات المسبقة | قطر، +Tol، Tol، إعداد الإنذار | ||||||||||
| القياس الشفاف | الخيار | الخيار | الخيار | الخيار | الخيار | الخيار | |||||
| مخرج التحكم | |||||||||||
| إدخال/خروج متسلسل | RS485 | ||||||||||
| المماثلة الناتجة | 16 بت±10 فولت مخرج متزامن | ||||||||||
| مخرج رله | 2 فولت مجاناً (حالة، التسامح العلوي، التسامح السفلي) | ||||||||||
الخصائص الرئيسية
1.قياس قطر الليزر بدون اتصال، سرعة عالية، دقة عالية وكرارية جيدة.
2.عرض القطر الخارجي في الوقت الحقيقي والطول ، تحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من نفايات المواد.
3.وظائف إشارات التحكم الرقمية والأنقلية المختلفة، لتحقيق إنتاج آلي بالكامل.
4.وظائف محددة مسبقاً، القيمة الاسمية، التسامح العلوي والسفلي، ضبط التحكم في الإنذار، سهلة التشغيل.
3مؤشرات الأداء:
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
الأبعاد:
رأس القياس: 372mm × 360mm × 60mm
4الجهاز مع الخصائص التالية لمقياس قطر الليزر
1يمكن توصيله بجهاز التحكم المتحكم، كمبيوتر صناعي.
2. يمكن تخصيص RROFIBUS-DP ومحول MODBUS و PLC، IPC Connect.
3. يمكن تجهيز جهاز التحكم عن بعد DDC-3، DDC-5، على جهاز التطويق والتحكم في ردود الفعل التلقائية للسيطرة على التسامح، وتحسين نوعية المنتج، والحد من الاستهلاك.
