تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | المعدن | القرار: | 1 ميكرومتر |
|---|---|---|---|
| الوزن: | 24 كجم (بعد التعبئة) | دقة القياس: | ± 1 ميكرومتر |
| إبراز: | قياس قطر الليزر,قياس مقياس الليزر,مقياس قطر الليزر أحادي المحور |
||
مقياس قطر الليزر للأسلاك والأنابيب جهاز قياس قطر الليزر

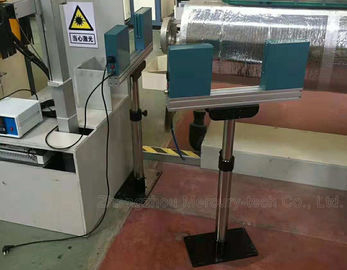

مقياس قطر الليزر ذو المحور الواحدهو جزء مسح عالي الدقة الذي يستخدم مسح الليزر للقيام بقياس على الإنترنت دون اتصال.
تستخدم بشكل رئيسي في مجموعة متنوعة من الأسلاك والكابلات ، خط إنتاج الأنابيب ، وقياس القطر الخارجي وتعديل سرعة المسمار أو سرعة الجر ، للسيطرة على الغرض من OD.يمكن أيضا أن تطبق على القطر الخارجي للقطعة العاملة وقياسات الحجم.
المعلمات التقنيةلجهاز قياس قطر الليزر ذو المحور الواحد.
| النموذج | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| نطاق القياس | 0.2-20ملم | 0.2-45ملم | 0.2-95ملم | 0.2-145ملم | 0.2-205ملم | 0.2-375ملم | |||||
| الحجم الأدنى | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | |||||
| الحجم الأقصى | 20ملم | 45ملم | 95ملم | 145ملم | 205ملم | 375ملم | |||||
| الدقة | ± 0.001 | ± 0.002 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |||||
| القرار | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | |||||
| البعد | 48.5x20x8.5 سم | 48.5x20x8.5 سم | 62x25x6cm | 92×29×9.5 سم | 121×36×8.5 سم | 45x50x8.5cm ((x2) | |||||
| وحدات القياس | ملم | ملم | ملم | ملم | ملم | ملم | |||||
| القوة | ~ 220 فولت ± 15٪، 50-60 هرتز | ||||||||||
| الحرارة | -10~40 درجة مئوية | ||||||||||
| الرطوبة | < 85% RH | ||||||||||
|
رأس المقياس إدخال/خروج متسلسل |
المعيار: RS485 الخيارات:RS232 / USB / Profibus | ||||||||||
| الإعدادات المسبقة | قطر، +Tol، Tol، إعداد الإنذار | ||||||||||
| القياس الشفاف | الخيار | الخيار | الخيار | الخيار | الخيار | الخيار | |||||
| مخرج التحكم | |||||||||||
| إدخال/خروج متسلسل | RS485 | ||||||||||
| المماثلة الناتجة | 16 بت ± 10 فولت مخرج متزامن | ||||||||||
| مخرج رله | 2 فولت مجاناً (حالة، التسامح العلوي، التسامح السفلي) | ||||||||||

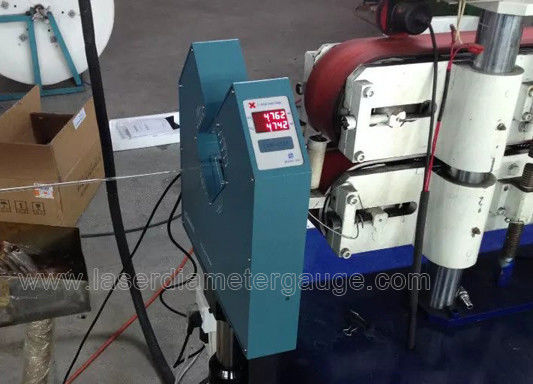

مقياس قطر ليزر ذو محورينهي الدفعة عالية الدقة التي تستخدم الفحص بالليزر لتنفيذ الدفعة عالية الدقة المسح الذي يستخدم الفحص بالليزر لتنفيذ المسح بدون اتصال على الانترنت.انها (وهو محور X ومحور Y) في وقت واحد قياس قطر في اتجاهين.
قابلة للتطبيق على الأسلاك المعدنية، الزجاج، الأنابيب، الأسلاك والكابلات، الخ قطر القياس والتحكم. قياس ثنائي الاتجاه، يظهر المتوسط الذي يمكن أن يظهر في وقت واحد الأسلاك،قطر الأنابيب، الدوارة.
المعلمات التقنيةلجهاز قياس قطر الليزر ذو المحورين.
| النموذج | نطاق القياس | القرار | الدقة |
| LDM-25XY | 0.1-20ملم | 0.001ملم | ± 0.001mm |
| LDM-50XY | 0.2-45ملم | 0.001ملم | ± 0.002mm |
| LDM-60XY | 0.2-55ملم | 0.001ملم | ± 0.002mm |
الخصائص الرئيسية
1 قياس قطر الليزر بدون اتصال، سرعة عالية ودقة عالية وكرارية جيدة.
2 في الوقت الحقيقي عرض القطر الخارجي والطول ، تحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من نفايات المواد.
3 وظائف إشارة التحكم الرقمية والتناظرية المختلفة، لتحقيق إنتاج آلي بالكامل.
4 وظائف مختلفة محددة مسبقاً، القيمة الاسمية، التسامح العلوي والسفلي، ضبط التحكم في الإنذار، سهلة التشغيل.
5 اتصال منفذ بيانات قياسي جاهز،برمجيات متوافقة لسهولة تطوير تحليل البيانات.
الخصائص الرئيسية للمراقب
1يستخدم لتحكم و عرض عن بعد
2يمكن أن يتحكم في سرعة محركات DC، محرك VVVF ((طحن أو الجرار).
3إنه مناسب للاستخدام بالمختبر
4سيطلق الإنذار عندما يتجاوز القطر المحدد
5مع RS485 يمكنه الاتصال بجهاز التحكم PLC
6الأبعاد: 100mm × 100mm × 120mm (النموذج:DDC-5)
جهاز قياس قطر الليزرالأداء
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
المعلم الإلكتروني
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
مقياس LDM Series هو سلسلة منتجات Mercury-Tech الكلاسيكية ، مع عقود من الابتكار التكنولوجي وأكثر من 1000 عميل يستخدمون هذه المنتجات ، وهي منتجات عالية الدقة وموثوقة.في الوقت الحالي هو السلك، والكابلات، والأنابيب قياس أفضل خيار.
