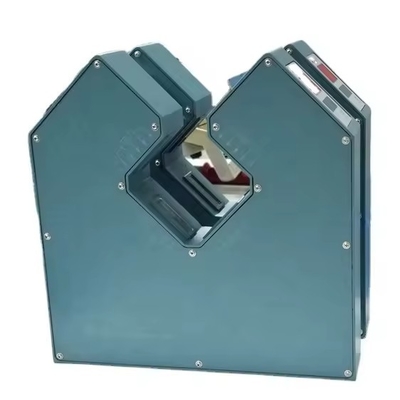

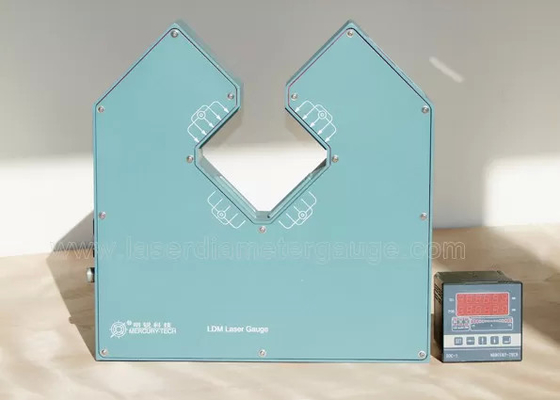

أدوات قياس دقة بدون اتصال مقياس قطر الليزر

مقياس قطر ليزر ميكرومتر غير اتصالهو الدقة العالية لجزء المسحالذي يستخدم الفحص بالليزر لتنفيذ غير اتصال على الخط القياس.

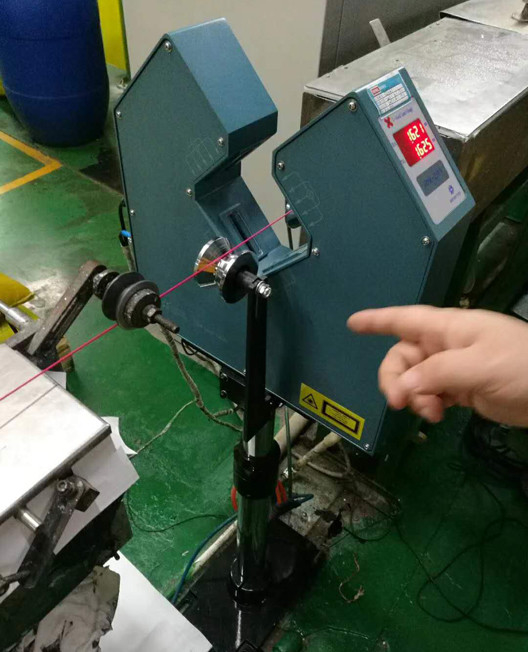

تستخدم أساسا في مجموعة متنوعة من الأسلاك والكابلات، خط إنتاج الأنابيب، وقياسالقطر الخارجي وتعديل سرعة خرطوشة الخرطوشة أو سرعة الجر، للتحكم فيالغرض من OD. يمكن تطبيقها أيضا على القطر الخارجي للقطعة العمل وحجمالقياسات

1المعلمات التقنية

2مؤشرات الأداء
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
وضع العمل: مستمر
استهلاك الطاقة: <30 واط

3الجهاز ذو الخصائص التالية
يمكن توصيلها بجهاز تحكم محمول، كمبيوتر صناعي.
ii. يمكن تخصيص RROFIBUS-DP و MODBUS converter و PLC و IPC Connect.
يمكن تجهيز جهاز التحكم عن بعد DDC-3، DDC-5، على الجهاز

التحكم في ردود الفعل للسيطرة على التسامح، وتحسين جودة المنتج، والحد من

الاستهلاك

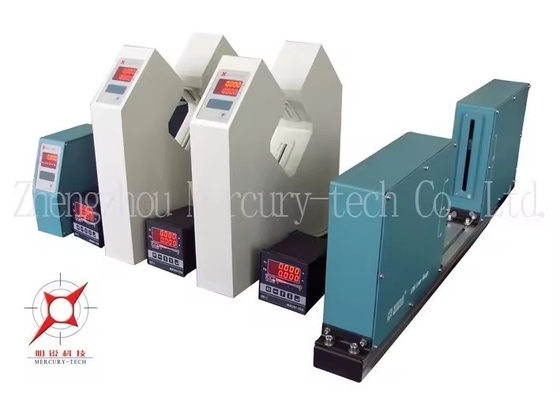

4جهاز تحكم العرض (نموذج:DDC-5)
i. تستخدم لإظهار التحكم عن بعد.
ii. قابلة للتطبيق على محركات التيار المستمر، محركات VVVF.
يمكن للمتحكم أن يتحكم في سرعة الطحن أو الجرار وفقًامعدل التسامح للقطر
مسافة الإشارة: أكثر من 500 متر
الجهد الخارجي: ± 10 فولت
مع RS485 يمكن أن تتصل إلى PLC الصناعة تحكم الكمبيوتر
PROFIBUS-DP أو MODBUS
يمكن تحديدها
الأبعاد الخارجية: 164mm × 85mm × 280mm (النموذج:DDC-3)
100 ملم × 100 ملم × 120 ملم (النموذج:DDC-5)
حجم فتحة التثبيت: 152mm × 76mm (النموذج:DDC-3)
90mm × 90mm (النموذج:DDC-5)
