تفاصيل المنتج:
شروط الدفع والشحن:
|
| جهد التشغيل: | ~ 220 فولت ± 15٪ 50-60 هرتز حسب الطلب | يكتب: | أداة القياس |
|---|---|---|---|
| مادة: | معدن | مهلة: | في غضون ثلاثة أيام بعد الحصول على دفعتك |
| دقة: | 0.001mm | دقة القياس: | ± 0.001 مم |
| إبراز: | مقياس سمك الأنابيب,مقياس القطر الداخلي,وحدة قياس قطر الأنبوب بالليزر |
||
وحدة قياس قطر الليزر للكابل والأسلاك والأنابيب وجهاز التحكم في القطر.
المواصفات
1). وحدة قياس قطر الليزر للكابل والأسلاك والأنابيب
2). الدقة: 0.001
3). القياس والتحكم
4). الموديل LDM-25. نطاق قياس القطر من 0.1-20 مم
الموديل LDM-50. نطاق قياس القطر من 0.2-45 مم

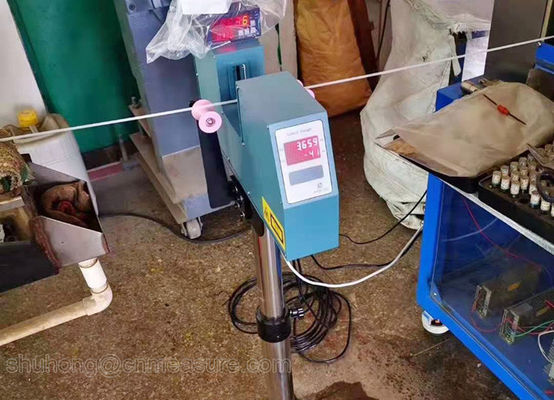

وحدة قياس قطر الليزر للكابل والأسلاك والأنابيب هي الجهاز عالي الدقة الذي يستخدم مسح الليزر لإجراء القياس المباشر بدون تلامس. يستخدم بشكل أساسي في قياس القطر الخارجي وضبط لولب الطارد أو سرعة الجر، للتحكم في القطر الخارجي. إنه قابل للتطبيق لقياس والتحكم في قطر الأسلاك المعدنية والزجاج والأنابيب والأسلاك والكابلات وما إلى ذلك.
يمكن استخدامه أيضًا للقطر الخارجي لقطعة العمل وقياسات الحجم.
1. المعلمات الفنية

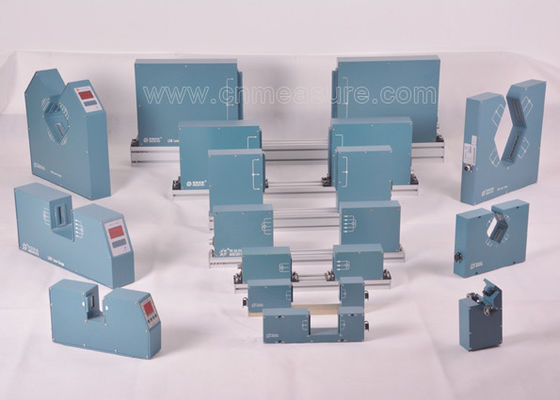

| الموديل | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| نطاق القياس | 0.2-20 مم | 0.2-45 مم | 0.2-95 مم | 0.2-145 مم | 0.2-205 مم | 0.2-375 مم | |||||
| الحد الأدنى للحجم | 0.2 مم | 0.2 مم | 0.2 مم | 0.2 مم | 0.2 مم | 0.2 مم | |||||
| الحد الأقصى للحجم | 20 مم | 45 مم | 95 مم | 145 مم | 205 مم | 375 مم | |||||
| الدقة | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| الدقة | 0.001 مم | 0.001 مم | 0.001 مم | 0.001 مم | 0.001 مم | 0.001 مم | |||||
| الأبعاد | 48.5x20x8.5 سم | 48.5x20x8.5 سم | 62x25x6 سم | 92x29x9.5 سم | 121x36x8.5 سم | 45x50x8.5 سم(x2) | |||||
| وحدات القياس | مم | مم | مم | مم | مم | مم | |||||
| الطاقة | ~220 فولت±15%، 50-60 هرتز | ||||||||||
| درجة الحرارة | -10~40℃ | ||||||||||
| الرطوبة | <85% رطوبة نسبية | ||||||||||
|
رأس القياس الإدخال/الإخراج التسلسلي |
قياسي:خيارات RS485:RS232 / USB / Profibus | ||||||||||
| الإعدادات المسبقة | القطر، +Tol, -Tol, إعداد التنبيه | ||||||||||
| قياس شفاف | خيار | خيار | خيار | خيار | خيار | خيار | |||||
| خرج التحكم | |||||||||||
| الإدخال/الإخراج التسلسلي | RS485 | ||||||||||
| خرج تناظري | 16 بت±10 فولت تيار مستمر خرج | ||||||||||
| خرج التتابع | 2 خالية من الجهد (الحالة، التسامح العلوي، التسامح السفلي) | ||||||||||
2. مؤشرات الأداء
القياس: مسح الليزر
الليزر: ليزر أشباه موصلات أحمر مرئي
طاقة خرج الليزر:<2mW
جهد التشغيل: ~ 220 فولت زائد/ناقص 15% 50 - 60 هرتز
درجة حرارة التشغيل: -10 ~ 40 درجة مئوية
الرطوبة:<85% رطوبة نسبية
وضع العمل: مستمر
استهلاك الطاقة:<30W
الأبعاد:
رأس القياس LDM25/LDM50: 461 مم (طول) * 80 مم (عرض) * 200 مم (ارتفاع)
حجم الحامل: 350 مم * 200 مم * (700-1000) مم
الارتفاع المركزي لموضع القياس هو 900-1200 مم
يمكن تعديل ارتفاع الحامل.
3. وحدة التحكم في العرض
1). يتم استخدامه للعرض والتحكم عن بعد.
2). ينطبق على محركات التيار المستمر، محرك VVVF.
3). يمكن لوحدة التحكم التحكم في سرعة الطارد أو الجرار وفقًا لتفاوت القطر.
4). يمكنه قياس القطر الخارجي في وقت واحد.
مسافة الإشارة: أكثر من 500 متر
جهد الخرج: زائد/ناقص 10 فولت
مع RS485 يمكنه الاتصال بجهاز كمبيوتر التحكم في صناعة PLC

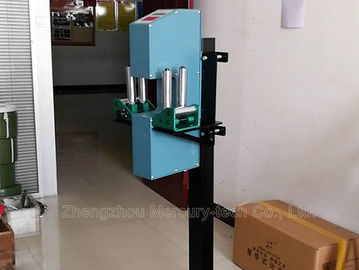

الكابل والأسلاك والأنابيبمحور مزدوج وحدة قياس قطر الليزر هي الجهاز عالي الدقة الذي يستخدم مسح الليزر لإجراء القياس المباشر بدون تلامس. إنه (أي المحور X والمحور Y) يقيس القطر في اتجاهين في وقت واحد.
إنه قابل للتطبيق لقياس والتحكم في قطر الأسلاك المعدنية والزجاج والأنابيب والأسلاك والكابلات وما إلى ذلك. إنه يتغلب على عيوب القياس ثنائي الاتجاه. يمكن لوحدة العرض أن تظهر في وقت واحد متوسط قيمة القطر واستدارة السلك والأنابيب.
1. المعلمات الفنية
| الموديل | نطاق القياس | الدقة | الدقة |
| LDM-25XY | 0.1 - 20 مم | 0.001 | 0.001 مم |
| LDM-50XY | 0.2 - 45 مم | 0.001 | 0.002 مم |
| LDM-60XY | 0.2 - 55 مم | 0.001 | 0.002 مم |
| LDM-100XY | 0.2 - 95 مم | 0.001 | 0.002 مم |
