ماسورة قياس قطر أنبوب الليزر لون أزرق LDM-25 LDM-50

صورة كبيرة : ماسورة قياس قطر أنبوب الليزر لون أزرق LDM-25 LDM-50

تفاصيل المنتج:

مكان المنشأ:	الصين تشنغتشو
اسم العلامة التجارية:	Mercury-tech
إصدار الشهادات:	CE ISO9001
رقم الموديل:	LDM-25 LDM-50

شروط الدفع والشحن:

الحد الأدنى لكمية:	أجهزة الكمبيوتر 1
الأسعار:	negotiable
تفاصيل التغليف:	علبة أو صندوق خشبيّ
وقت التسليم:	في ثلاثة أيام بعد الحصول على الدفع
شروط الدفع:	T/T
القدرة على العرض:	تعيين 500 / مجموعات شهريا

مفصلة وصف المنتج

المواد:	المعدن	القرار:	0.001 مم
النوع:	أداة القياس	اسم العلامة التجارية:	Mercury-tech
دقة القياس:	± 0.001 مم	اللون:	أزرق
إبراز:	قياس قطر العجلة , قياس قطر السلك , قياس قطر الأنبوب

أنبوب سلكي كابل غير اتصال ليزر قطر قياس مقياس LDM-25 LDM-50.سلك والكابل والأنابيب مقياس قطر هو الدقة العالية الدفعة المسح التي تستخدم الفحص بالليزر لتنفيذ غير الاتصال على خط القياس.

المقياس يستخدم بشكل رئيسي في مجموعة متنوعة من الأسلاك والكابلات ، خط إنتاج الأنابيب ، قياس القطر الخارجي وتعديل سرعة المسمار أو سرعة الجر ، للتحكم في غرض OD.يمكن أيضا أن تطبق على القطر الخارجي للقطعة العاملة وقياسات الحجم.

مقياس LDM Series هو سلسلة منتجات Mercury-Tech الكلاسيكية ، مع عقود من الابتكار التكنولوجي وأكثر من 1000 عميل يستخدمون هذه المنتجات ، وهي منتج عالي الدقة وموثوق به.في الوقت الحالي هو السلك، قياس الكابلات والأنابيب أفضل خيار. تطوير 10 نماذج في السلسلة.

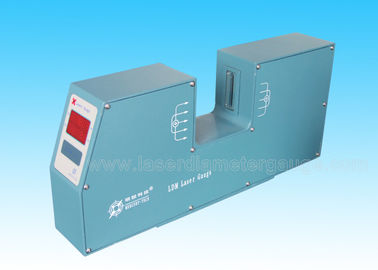

ماسورة قياس قطر أنبوب الليزر لون أزرق LDM-25 LDM-50 0

المعايير التقنية (مقياس قطر الليزر على محور واحد))

النموذج	LDM-25		LDM-50		LDM-100		LDM-150		LDM-210		LDM-380
نطاق القياس	0.2-20ملم		0.2-45ملم		0.2-95ملم		0.2-145ملم		0.2-205ملم		0.2-375ملم
الحجم الأدنى	0.2ملم		0.2ملم		0.2ملم		0.2ملم		0.2ملم		0.2ملم
الحجم الأقصى	20ملم		45ملم		95ملم		145ملم		205ملم		375ملم
الدقة	±0.001		±0.002		±0.01		±0.01		±0.01		±0.01
القرار	0.001ملم		0.001ملم		0.001ملم		0.001ملم		0.001ملم		0.001ملم
البعد	48.5x20x8.5 سم		48.5x20x8.5 سم		62x25x6cm		92×29×9.5 سم		121×36×8.5 سم		45×50×8.5 سم(x2)
وحدات القياس	ملم		ملم		ملم		ملم		ملم		ملم
القوة	~ 220 فولت±15٪، 50-60 هرتز
الحرارة	-10~40°C
الرطوبة	<85 ٪ RH
رأس المقياس إدخال/خروج متسلسل	المعيار:خيارات RS485:RS232 / USB / Profibus
الإعدادات المسبقة	قطر، +Tol، Tol، إعداد الإنذار
القياس الشفاف	الخيار	الخيار		الخيار		الخيار		الخيار		الخيار
مخرج التحكم
إدخال/خروج متسلسل	RS485
المماثلة الناتجة	16 بت±10 فولت مخرج متزامن
مخرج رله	2 فولت حر (حالة، التسامح العلوي، التسامح السفلي)

ماسورة قياس قطر أنبوب الليزر لون أزرق LDM-25 LDM-50 1

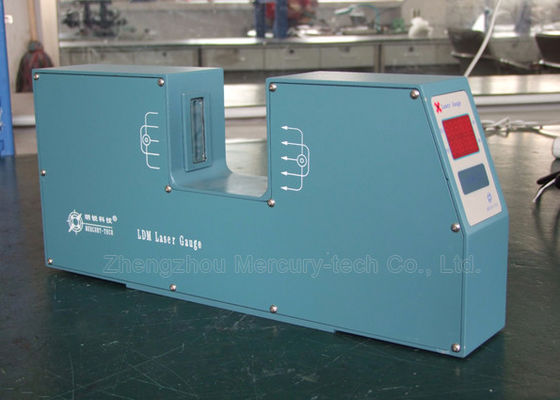

ماسورة قياس قطر أنبوب الليزر لون أزرق LDM-25 LDM-50 2

الخصائص الرئيسية
1 قياس قطر الليزر بدون اتصال، سرعة عالية ودقة عالية وكرارية جيدة.
2 في الوقت الحقيقي عرض القطر الخارجي والطول ، تحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من نفايات المواد.
3 وظائف إشارة التحكم الرقمية والتناظرية المختلفة، لتحقيق إنتاج آلي بالكامل.
4 وظائف مختلفة محددة مسبقاً، القيمة الاسمية، التسامح العلوي والسفلي، ضبط التحكم في الإنذار، سهلة التشغيل.
5 اتصال منفذ بيانات قياسي جاهز،برمجيات متوافقة لسهولة تطوير تحليل البيانات.

قطر قياس مقياس رأس قياس
النموذج: LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
العلامة التجارية: MERCURY-TECH
إدخال/إخراج متسلسل لرأس المقياس: RS485

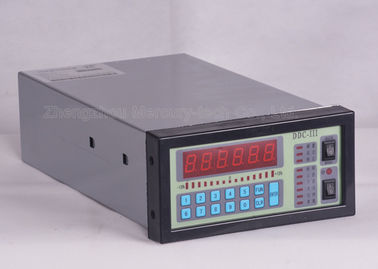

الخصائص الرئيسية للمراقب
1يستخدم لتحكم و عرض عن بعد
2يمكن أن يتحكم في سرعة محركات DC، محرك VVVF ((طاحونة أو الجرار).
3إنه مناسب للاستخدام بالمختبر
4سيطلق الإنذار عندما يتجاوز القطر المحدد
5مع RS485 يمكنه الاتصال بجهاز التحكم PLC
6الأبعاد: 100mm × 100mm × 120mm (النموذج:DDC-5)

مقياس قطر الأسلاك والكابلات الأداء
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
المعلم الإلكتروني
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH

Dual Axis laser diameter measuring gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. انه (وهو محور X و محور Y) في وقت واحد قياس قطر في اتجاهين.
قابلة للتطبيق على الأسلاك المعدنية، الزجاج، الأنابيب، الأسلاك والكابلات، الخ قطر القياس والتحكم. قياس ثنائي الاتجاه، يظهر المتوسط الذي يمكن أن يظهر في وقت واحد الأسلاك،قطر الأنابيب، الدوارة.

المعلمات التقنية لمقياس قطر الليزر ذو المحورين.

النموذج	نطاق القياس	القرار	الدقة
LDM-25XY	0.1 - 20 ملم	0.001	0.001ملم
LDM-50XY	0.2 - 45ملم	0.001	0.002ملم
LDM-60XY	0.2 - 55ملم	0.001	0.002ملم
LDM-100XY	0.2 - 95 ملم	0.001	0.002ملم
