| جهد التشغيل: | ~ 220V ± 15٪ 50-60Hz أو لكل طلب | دقة القياس: | 0.001 مم |
|---|---|---|---|
| الوزن: | 27 كجم (بعد التعبئة) | القرار: | 0.001 مم |
| اللون: | أزرق | المواد: | المعدن |
| إبراز: | مقياس القطر الداخلي,مقياس القطر الداخلي,مقياس القطر الخارجي بالليزر للأنبوب |
||
LDM2030 مقياس قطر الأنابيب مقياس ليزر لقياس قطر أجهزة الطحن. مقياس ليزر محترف لقياس القطر الخارجي للأنابيب السلكية.
Dual Axis laser diameter gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. انه (وهو محور X و محور Y) في وقت واحد قياس قطر في اتجاهين.
قابلة للتطبيق على الأسلاك المعدنية، الزجاج، الأنابيب، الأسلاك والكابلات، الخ قطر القياس والتحكم. قياس ثنائي الاتجاه، يظهر المتوسط الذي يمكن أن يظهر في وقت واحد الأسلاك،قطر الأنابيب، الدوارة.

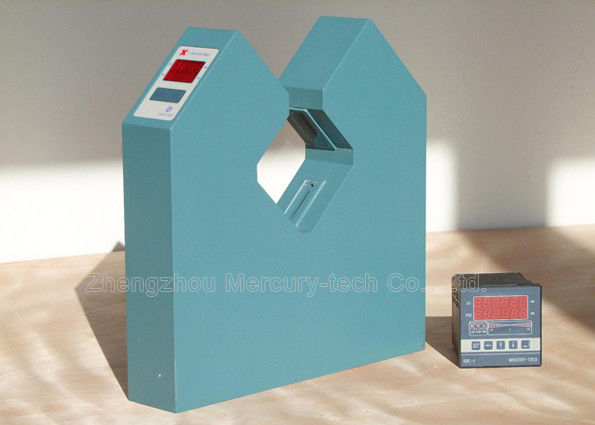

الصورة: رأس القياس LDM2030
الصورة. DDC-7200 جهاز تحكم شاشة لمس لـ LDM2030
(لديك نسخة باللغة الإنجليزية)
المعلمات التقنية لمقياس قطر الليزر ذو المحورين. مقياس قطر الأنابيب.
| النموذج | نطاق القياس | القرار | الدقة |
| LDM2030 | 0. 1 - 25 ملم | 0.001 | 0.001ملم |
| LDM2050 | 0.2 - 45ملم | 0.001 | 0.002ملم |
| LDM-60XY | 0.2 - 55ملم | 0.001 | 0.002ملم |
| LDM-100XY | 0.2 - 95 ملم | 0.001 | 0.002ملم |

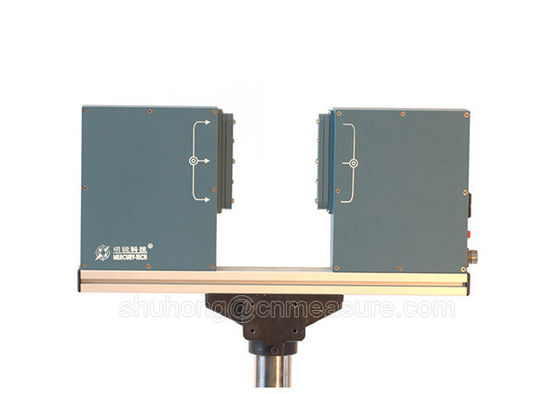

مقياس قطر الأنابيب الليزرية ذات المحور الواحد هو عبارة عن عداد مسح عالي الدقة يستخدم المسح بالليزر للقيام بقياس على الإنترنت دون اتصال.
تستخدم بشكل رئيسي في مجموعة متنوعة من الأسلاك والكابلات ، خط إنتاج الأنابيب ، وقياس القطر الخارجي وتعديل سرعة المسمار أو سرعة الجر ، للتحكم في الغرض من OD.يمكن أيضا أن تطبق على القطر الخارجي للقطعة العاملة وقياسات الحجم.
المعلمات التقنية لمقياس قطر الليزر ذو المحور الواحد.
| النموذج | LDM-30E | LDM-1050 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| نطاق القياس | 0.1-25ملم | 0.3-45ملم | 0.2-95ملم | 0.2-145ملم | 0.2-205ملم | 0.2-375ملم | |||||
| الحجم الأدنى | 0.1ملم | 0.3ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | |||||
| الحجم الأقصى | 25ملم | 45ملم | 95ملم | 145ملم | 205ملم | 375ملم | |||||
| الدقة | ±0.001 | ±0.001 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| القرار | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | |||||
| البعد | 30×18×7 سم | 34.5x18.5x6cm | 62x25x6cm | 92×29×9.5 سم | 121×36×8.5 سم | 45×50×8.5 سم(x2) | |||||
| وحدات القياس | ملم | ملم | ملم | ملم | ملم | ملم | |||||
| القوة | ~ 220 فولت±15٪، 50-60 هرتز | ||||||||||
| الحرارة | -10~40°C | ||||||||||
| الرطوبة | <85 ٪ RH | ||||||||||
|
رأس المقياس إدخال/خروج متسلسل |
المعيار:خيارات RS485:RS232 / USB / Profibus | ||||||||||
| الإعدادات المسبقة | قطر، +Tol، Tol، إعداد الإنذار | ||||||||||
| القياس الشفاف | الخيار | الخيار | الخيار | الخيار | الخيار | الخيار | |||||
| مخرج التحكم | |||||||||||
| إدخال/خروج متسلسل | RS485 | ||||||||||
| المماثلة الناتجة | 16 بت±10 فولت مخرج متزامن | ||||||||||
| مخرج رله | 2 فولت حر (حالة، التسامح العلوي، التسامح السفلي) | ||||||||||

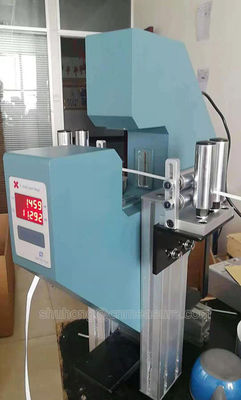

الصورة: قياس LDM-100B عبر الإنترنت
الخصائص الرئيسية
1 قياس قطر الليزر بدون اتصال، سرعة عالية ودقة عالية وكرارية جيدة.
2 في الوقت الحقيقي عرض القطر الخارجي والطول ، تحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من نفايات المواد.
3 وظائف إشارة التحكم الرقمية والتناظرية المختلفة، لتحقيق إنتاج آلي بالكامل.
4 وظائف مختلفة محددة مسبقاً، القيمة الاسمية، التسامح العلوي والسفلي، ضبط التحكم في الإنذار، سهلة التشغيل.
5 اتصال منفذ بيانات قياسي جاهز،برمجيات متوافقة لسهولة تطوير تحليل البيانات.
الخصائص الرئيسية للمراقب
1يستخدم لتحكم و عرض عن بعد
2يمكن أن يتحكم في سرعة محركات DC، محرك VVVF ((طاحونة أو الجرار).
3إنه مناسب للاستخدام بالمختبر
4سيطلق الإنذار عندما يتجاوز القطر المحدد
5مع RS485 يمكنه الاتصال بجهاز التحكم PLC
6الأبعاد: 100mm × 100mm × 120mm (النموذج:DDC-5)
مقياس قياس قطر الليزر الأداء
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
المعلم الإلكتروني
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
مقياس LDM Series هو سلسلة منتجات Mercury-Tech الكلاسيكية ، مع عقود من الابتكار التكنولوجي وأكثر من 1000 عميل يستخدمون هذه المنتجات ، وهي منتج عالي الدقة وموثوق به.في الوقت الحالي هو السلك، والكابلات، والأنابيب قياس أفضل خيار.
