عدم الاتصال قياس قياس القطر الليزر لأنابيب كابل الأسلاك

مقياس قطر الليزر بدون اتصال لخط كابل الأسلاك.

مقياس LDM Series هو سلسلة منتجات Mercury-Tech الكلاسيكية ، مع عقود من الابتكار التكنولوجي وأكثر من 1000 عميل يستخدمون هذه المنتجات ، وهي منتج عالي الدقة وموثوق به.في الوقت الحالي هو السلك، والكابلات، والأنابيب قياس أفضل خيار.

مقياس قطر الليزر ذو المحور الواحد هو عبارة عن عداد مسح عالي الدقة يستخدم المسح بالليزر للقيام بقياس على الإنترنت دون اتصال.
تستخدم بشكل رئيسي في مجموعة متنوعة من الأسلاك والكابلات ، خط إنتاج الأنابيب ، وقياس القطر الخارجي وتعديل سرعة المسمار أو سرعة الجر ، للتحكم في الغرض من OD.يمكن أيضا أن تطبق على القطر الخارجي للقطعة العاملة وقياسات الحجم.

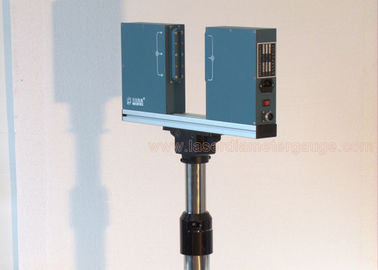

                                    الصورةالنموذج LDM-25 أو LDM-50


المعلمات التقنية لمقياس قطر الليزر ذو المحور الواحد.

                                                          الصورة، النموذج LDM-100B


Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. انه (وهو محور X و محور Y) في وقت واحد قياس قطر في اتجاهين.

قابلة للتطبيق على الأسلاك المعدنية، الزجاج، الأنابيب، الأسلاك والكابلات، الخ قطر القياس والتحكم. قياس ثنائي الاتجاه، يظهر المتوسط الذي يمكن أن تظهر في وقت واحد الأسلاك،قطر الأنابيب، الدوارة.

المعلمات التقنية لمقياس قطر الليزر ذو المحورين.

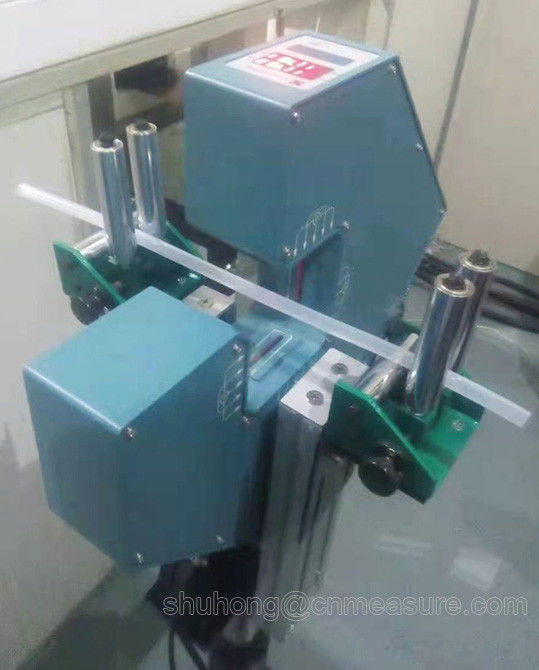

                             الصورة: LDM-25XY أو LDM-50XY


الخصائص الرئيسية
1 قياس قطر الليزر بدون اتصال، سرعة عالية ودقة عالية وكرارية جيدة.
2 في الوقت الحقيقي عرض القطر الخارجي والطول ، تحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من نفايات المواد.
3 وظائف إشارة التحكم الرقمية والتناظرية المختلفة، لتحقيق إنتاج آلي بالكامل.
4 وظائف مختلفة محددة مسبقاً، القيمة الاسمية، التسامح العلوي والسفلي، ضبط التحكم في الإنذار، سهلة التشغيل.
5 اتصال منفذ بيانات قياسي جاهز،برمجيات متوافقة لسهولة تطوير تحليل البيانات.

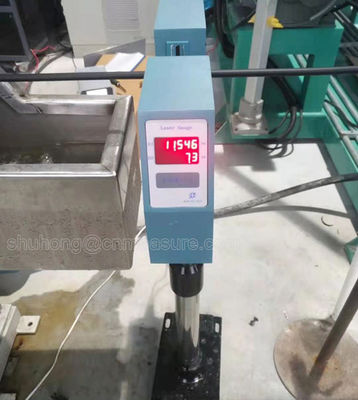

                                                الصورة، النموذج LDM-100XY


الخصائص الرئيسية للمراقب
1يستخدم لتحكم و عرض عن بعد
2يمكن أن يتحكم في سرعة محركات DC، محرك VVVF ((طحن أو الجرار).
3إنه مناسب للاستخدام بالمختبر
4سيطلق الإنذار عندما يتجاوز القطر المحدد
5مع RS485 يمكنه الاتصال بجهاز التحكم PLC
6الأبعاد: 100mm × 100mm × 120mm (النموذج:DDC-5)

مقياس قطر الليزر الأداء
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
المعلم الإلكتروني
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH

مقياس LDM Series هو سلسلة منتجات Mercury-Tech الكلاسيكية ، مع عقود من الابتكار التكنولوجي وأكثر من 1000 عميل يستخدمون هذه المنتجات ، وهي منتج عالي الدقة وموثوق به.في الوقت الحالي هو السلك، والكابلات، والأنابيب قياس أفضل خيار.

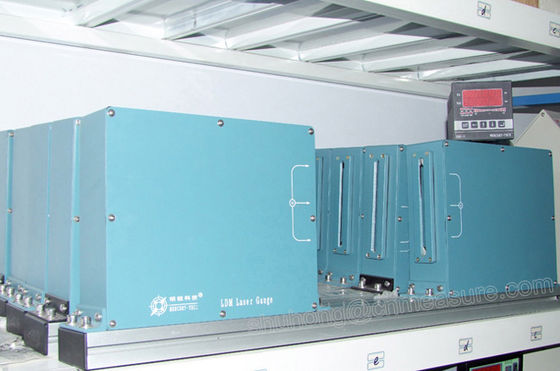

                                          الصورة. نموذج رأس القياس LDM-60XY
