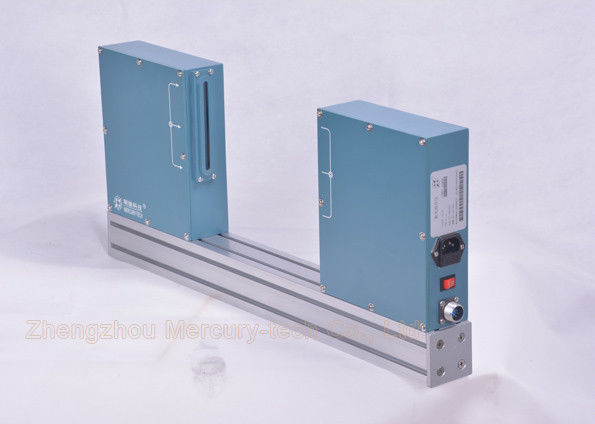

جهاز قياس وقيادة قطر الكابل والأسلاك الليزر
مقياس قطر الأسلاك والكابلات هو عبارة عن عداد مسح عالي الدقة يستخدم الفحص بالليزر لتنفيذ القياس عبر الإنترنت دون اتصال.
تستخدم بشكل رئيسي في مجموعة متنوعة من الأسلاك والكابلات ، خط إنتاج الأنابيب ، وقياس القطر الخارجي وتعديل سرعة المسمار أو سرعة الجر ، للتحكم في الغرض من OD.يمكن أيضا أن تطبق على القطر الخارجي للقطعة العاملة وقياسات الحجم.

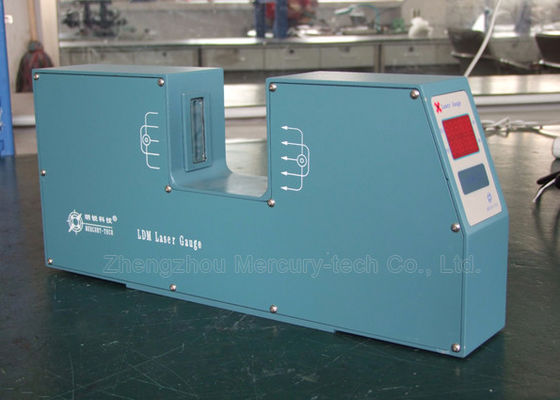

مقياس LDM Series هو سلسلة منتجات Mercury-Tech الكلاسيكية ، مع عقود من الابتكار التكنولوجي وأكثر من 1000 عميل يستخدمون هذه المنتجات ، وهي منتج عالي الدقة وموثوق به.في الوقت الحالي هو السلك، قياس الكابلات والأنابيب أفضل خيار. تطوير 10 نماذج في السلسلة.
المعلمات التقنية
| النموذج | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| نطاق القياس | 0.2-20ملم | 0.2-45ملم | 0.2-95ملم | 0.2-145ملم | 0.2-205ملم | 0.2-375ملم | |||||
| الحجم الأدنى | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | |||||
| الحجم الأقصى | 20ملم | 45ملم | 95ملم | 145ملم | 205ملم | 375ملم | |||||
| الدقة | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| القرار | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | |||||
| البعد | 48.5x20x8.5 سم | 48.5x20x8.5 سم | 62x25x6cm | 92×29×9.5 سم | 121×36×8.5 سم | 45×50×8.5 سم(x2) | |||||
| وحدات القياس | ملم | ملم | ملم | ملم | ملم | ملم | |||||
| القوة | ~ 220 فولت±15٪، 50-60 هرتز | ||||||||||
| الحرارة | -10~40°C | ||||||||||
| الرطوبة | <85 ٪ RH | ||||||||||
|
رأس المقياس إدخال/خروج متسلسل |
المعيار:خيارات RS485:RS232 / USB / Profibus | ||||||||||
| الإعدادات المسبقة | قطر، +Tol، Tol، إعداد الإنذار | ||||||||||
| القياس الشفاف | الخيار | الخيار | الخيار | الخيار | الخيار | الخيار | |||||
| مخرج التحكم | |||||||||||
| إدخال/خروج متسلسل | RS485 | ||||||||||
| المماثلة الناتجة | 16 بت±10 فولت مخرج متزامن | ||||||||||
| مخرج رله | 2 فولت حر (حالة، التسامح العلوي، التسامح السفلي) | ||||||||||

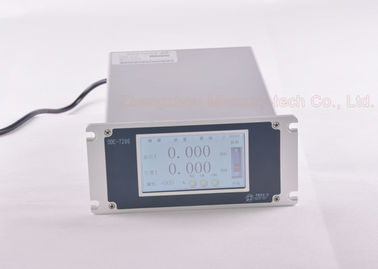

الخصائص الرئيسية للمراقب
1يستخدم لتحكم و عرض عن بعد
2يمكن أن يتحكم في سرعة محركات DC، محرك VVVF ((طاحونة أو الجرار).
3إنه مناسب للاستخدام بالمختبر
4سيطلق الإنذار عندما يتجاوز القطر المحدد
5مع RS485 يمكنه الاتصال بجهاز التحكم PLC
6الأبعاد: 100mm × 100mm × 120mm (النموذج:DDC-5)
مقياس قطر الأسلاك والكابلات الأداء
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
المعلم الإلكتروني
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
الخصائص الرئيسية
1 قياس قطر الليزر بدون اتصال، سرعة عالية ودقة عالية وكرارية جيدة.
2 في الوقت الحقيقي عرض القطر الخارجي والطول ، تحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من نفايات المواد.
3 وظائف إشارة التحكم الرقمية والتناظرية المختلفة، لتحقيق إنتاج آلي بالكامل.
4 وظائف مختلفة محددة مسبقاً، القيمة الاسمية، التسامح العلوي والسفلي، ضبط التحكم في الإنذار، سهلة التشغيل.
5 اتصال منفذ بيانات قياسي جاهز،برمجيات متوافقة لسهولة تطوير تحليل البيانات.

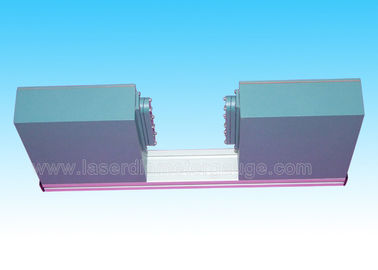

قطر قياس مقياس رأس قياس
النموذج: LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
العلامة التجارية: MERCURY-TECH
إدخال/إخراج متسلسل لرأس المقياس: RS485
