| الدقة: | 0.001 مم | القرار: | 0.001 مم |
|---|---|---|---|
| النوع: | أداة القياس | استخدام: | آلة اختبار السيارات |
| رقم الموديل: | CDM03 | اللون: | الأزرق |
| إبراز: | قياس قطر الليزر,قطر مقياس السلك,أدوات قياس قطر الفتيل |
||
أدوات قياس قطر الخيوط بدون اتصال مع معدات قياس القطر.
أداة قياس قطر الخيط هي عبارة عن عدة مسح عالية الدقة التي تستخدم فحص CCD للقيام بالمسح عبر الإنترنت دون اتصال. قابلة للتطبيق على المعادن المريضة ، الألياف البصرية ،الخ مع القياس والتحكم. يمكن أن تظهر في وقت واحد قطر الحرير والألياف، وطول.
1المعلمات التقنية
| النموذج | نطاق القياس | التمييز | الدقة |
| LDM-25 | 0.2-20ملم | 0.001 | ± 0.02٪ × ((قراءة)) ± 0.001mm |
| CDM-03 | 0.01-2ملم | 0.001 | ± 0.02٪ × ((قراءة)) ± 0.001mm |

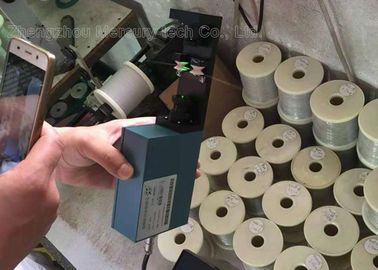

الصورة 1. قياس قطر CDM03
3مؤشرات الأداء:
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
الأبعاد:
رأس القياس: 372mm × 360mm × 60mm
4الجهاز ذو الخصائص التالية
1يمكن توصيله بجهاز التحكم المتحكم، كمبيوتر صناعي.
2. يمكن تخصيص RROFIBUS-DP ومحول MODBUS و PLC، IPC Connect.
3. يمكن تجهيز جهاز التحكم عن بعد DDC-5، على جهاز التطويق والتحكم في ردود الفعل التلقائية للسيطرة على التسامح، وتحسين جودة المنتج، والحد من الاستهلاك.
جهاز قياس قطر الليزر المدمج للخيط
مقدمة قصيرة
LDM1025 جهاز الليزر المدمج ذات القطر الواحد المحور هو الدقة العالية التي تستخدم الفحص بالليزر لتنفيذ قياسات على الإنترنت دون اتصال.يتم استخدامه أساسا في قياس القطر الخارجي وتعديل خرطوشة الطحن أو سرعة الجرللتحكم في القطر الخارجي.
LDM2025 جهاز ليزر ذو قطر مضغوط ذو محورين هو الدفع عالي الدقة الذي يستخدم المسح بالليزر للقيام بالقياس عبر الإنترنت دون اتصال.انها (وهو محور X ومحور Y) في وقت واحد قياس قطر في اتجاهينويتغلب على عجز القياس ثنائي الاتجاه. وحدة العرض يمكن أن تظهر في وقت واحد القيمة المتوسطة للقطر وطول الأسلاك والأنابيب.

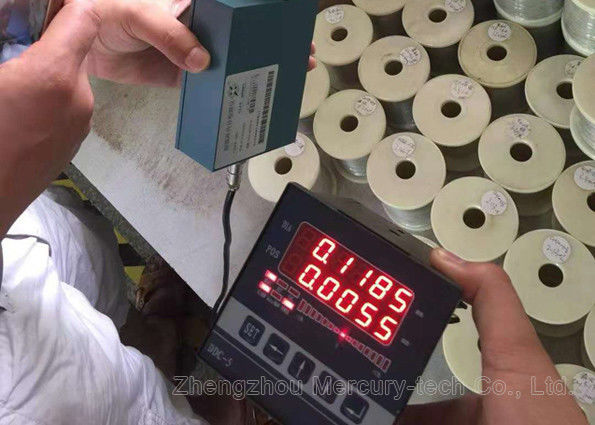

الصورة 2. مقياس لقطر LDM1025 و LDM2025
المعلمات التقنية:
LDM1025 مقياس قطر الليزر المدمج ذو المحور الواحد
| النوع | مقياس قطر الليزر المدمج |
| رأس القياس | LDM1025 |
| جهاز التحكم | DDC-7202 |
| حجم البوابة | 25ملم |
| نطاق القياس | 0.1ملم - 20ملم |
| الحجم المقاس | 0.1ملم |
| نوع الليزر |
الأحمر المرئي ليزر نصف موصل 660mm |
| الدقة | ±0.0005 ملم |
| التكرار | 0.00015ملم |
| سرعة جمع البيانات | 1400 مرة/ثانية |
| سرعة المسح القصوى | 82m/s |
| الحرارة | -10 - 50 درجة مئوية |
| الرطوبة | 35% - 85% |
| الوزن الصافي | 1.4 كجم |
| البعد | 263.5×80×45ملم |
| نوع العرض | 4شاشة لمسة بـ.3 بوصة |
| وحدات القياس | ملم أو بوصة |
| دقة قابلة للتعديل |
0.0001ملم - 0.1ملم 0.00001 بوصة - 0.01 بوصة |
| خروج جهاز الإرسال | 2 محطة NO أو NC |
| الخروج التناظري | +TOL-Tol Output PIC Output (إصدار الطول) فولتاج التحكم: 16 بت ± 10 فولت DC التيار: 0 - 10 mA (لضبط السرعة) |
| إنتاج الاتصالات | RS485 |
| منفذ الخروج | 2 طرق OC الخروج |
| بعد جهاز التحكم | 190 × 86 × 270 ملم |
| حجم المنشأة | 164 × 82 ملم |
| حجم تثبيت اللوحة | 180 × 66 ملم |
| الخصائص | 1قم بتوصيل ما يصل إلى أربع مجموعات من مقياس قطر الليزر ذو المحور الواحد أو مقياس قطر الليزر ذو المحورين أو مقياسين لليزر CCD. 2وظائف العرض: قياسات متعددة المحاور. قيمة الرسوم الخ. |
الصورة 3. مقياس القياس LDM1025
الصورة 4. مقياس القياس لقطر LDM2025
LDM2025 مقياس قطر الليزر المدمج ذو المحورين
| النوع | مقياس قطر الليزر المدمج |
| رأس القياس | LDM2025 |
| جهاز التحكم | DDC-7202 |
| حجم البوابة | 25ملم |
| نطاق القياس | 0.1ملم - 20ملم |
| الحجم المقاس | 0.1ملم |
| نوع الليزر |
الأحمر المرئي ليزر نصف موصل 660mm |
| الدقة | ±0.0005 ملم |
| التكرار | 0.00015ملم |
| سرعة جمع البيانات | 800 مرة/ثانية |
| سرعة المسح القصوى | 82m/s |
| الحرارة | -10 - 50 درجة مئوية |
| الرطوبة | 35% - 85% |
| الوزن الصافي | 3.0 كجم |
| البعد | 187×240×50ملم |
| نوع العرض | 4شاشة لمسة بـ.3 بوصة |
| وحدات القياس | ملم أو بوصة |
| دقة قابلة للتعديل |
0.0001ملم - 0.1ملم 0.00001 بوصة - 0.01 بوصة |
| خروج جهاز الإرسال | 2 محطة NO أو NC |
| الخروج التناظري | +TOL-Tol Output PIC Output (إصدار الطول) فولتاج التحكم: 16 بت ± 10 فولت DC التيار: 0 - 10 mA (لضبط السرعة) |
| إنتاج الاتصالات | RS485 |
| منفذ الخروج | 2 طرق OC الخروج |
| بعد جهاز التحكم | 190 × 86 × 270 ملم |
| حجم المنشأة | 164 × 82 ملم |
| حجم تثبيت اللوحة | 180 × 66 ملم |
| الخصائص | 1قم بتوصيل ما يصل إلى أربع مجموعات من مقياس قطر الليزر ذو المحور الواحد أو مقياس قطر الليزر ذو المحورين أو مقياسين لليزر CCD. 2وظائف العرض: قياسات متعددة المحاور. قيمة الرسوم الخ. |
الصورة 5. مقياس قياس قطر LDM2025
