تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق القياس: | 0.1 مم -20 مم. 0.2 مم -45 مم. 0.2 مم -55 مم | الوزن: | 24 كجم (بعد التعبئة) |
|---|---|---|---|
| القرار: | 1 ميكرومتر | المواد: | المعدن |
| النوع: | أداة القياس | اللون: | الأزرق |
| إبراز: | قياس سماكة الأنابيب,مقياس القطر الداخلي,قياس قطر أنبوب الليزر |
||

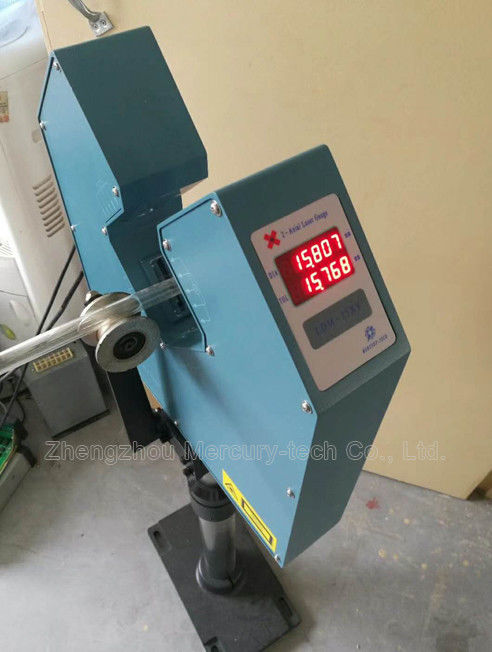

قياس المواد الشفافة وقياس قطر الأنابيب مقياس قطر الليزر.
مقياس قطر الليزر هو عبارة عن عداد مسح عالي الدقة يستخدم الفحص بالليزر لتنفيذ القياس عبر الإنترنت دون اتصال.

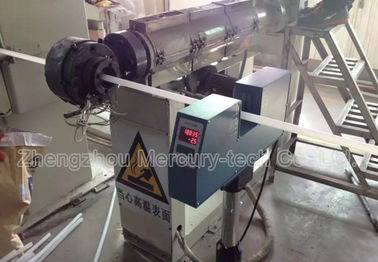

تستخدم بشكل رئيسي في مجموعة متنوعة من الأسلاك والكابلات ، خط إنتاج الأنابيب ، وقياس القطر الخارجي وتعديل سرعة المسمار أو سرعة الجر ، للتحكم في الغرض من OD.يمكن أيضا أن تطبق على القطر الخارجي للقطعة العاملة وقياسات الحجم.
1المعلمات التقنية
| النموذج | نطاق القياس | القرار | الدقة |
| LDM-25XYT | 0.1-20ملم | 0.001ملم | ± 0.001mm |
| LDM-50XYT | 0.2-45ملم | 0.001ملم | ± 0.002mm |
| LDM-60XYT | 0.2-55ملم | 0.001ملم | ± 0.002mm |
| النموذج | LDM-25T | LDM-50T | LDM-100T | LDM-150T | LDM-210T | LDM-380T | |||||
| نطاق القياس | 0.2-20ملم | 0.2-45ملم | 0.2-95ملم | 0.2-145ملم | 0.2-205ملم | 0.2-375ملم | |||||
| الحجم الأدنى | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | 0.2ملم | |||||
| الحجم الأقصى | 20ملم | 45ملم | 95ملم | 145ملم | 205ملم | 375ملم | |||||
| الدقة | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| القرار | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | 0.001ملم | |||||
| البعد | 48.5x20x8.5 سم | 48.5x20x8.5 سم | 62x25x6cm | 92×29×9.5 سم | 121×36×8.5 سم | 45×50×8.5 سم(x2) | |||||
| وحدات القياس | ملم | ملم | ملم | ملم | ملم | ملم | |||||
| القوة | ~ 220 فولت±15٪، 50-60 هرتز | ||||||||||
| الحرارة | -10~40°C | ||||||||||
| الرطوبة | <85 ٪ RH | ||||||||||
|
رأس المقياس إدخال/خروج متسلسل |
المعيار:خيارات RS485:RS232 / USB / Profibus | ||||||||||
| الإعدادات المسبقة | قطر، +Tol، Tol، إعداد الإنذار | ||||||||||
| القياس الشفاف | الخيار | الخيار | الخيار | الخيار | الخيار | الخيار | |||||
| مخرج التحكم | |||||||||||
| إدخال/خروج متسلسل | RS485 | ||||||||||
| المماثلة الناتجة | 16 بت±10 فولت مخرج متزامن | ||||||||||
| مخرج رله | 2 فولت حر (حالة، التسامح العلوي، التسامح السفلي) | ||||||||||
الخصائص الرئيسية
1 قياس قطر الليزر بدون اتصال، سرعة عالية ودقة عالية وكرارية جيدة.
2 في الوقت الحقيقي عرض القطر الخارجي والطول ، تحسين مراقبة الجودة وكفاءة الإنتاج ، والحد من نفايات المواد.
3 وظائف إشارة التحكم الرقمية والتناظرية المختلفة، لتحقيق إنتاج آلي بالكامل.
4 وظائف مختلفة محددة مسبقاً، القيمة الاسمية، التسامح العلوي والسفلي، ضبط التحكم في الإنذار، سهلة التشغيل.
5 اتصال منفذ بيانات قياسي جاهز،برمجيات متوافقة لسهولة تطوير تحليل البيانات.
الخصائص الرئيسية للمراقب
1يستخدم لتحكم و عرض عن بعد
2يمكن أن يتحكم في سرعة محركات DC، محرك VVVF ((طاحونة أو الجرار).
3إنه مناسب للاستخدام بالمختبر
4سيطلق الإنذار عندما يتجاوز القطر المحدد
5مع RS485 يمكنه الاتصال بجهاز التحكم PLC
6الأبعاد: 100mm × 100mm × 120mm (النموذج:DDC-5)
أداء مقياس قطر الليزر
القياس: مسح بالليزر
ليزر: ليزر أشباه الموصلات الأحمر المرئي
طاقة إخراج ليزر: <2mW
وضع العمل: مستمر
استهلاك الطاقة: <30 واط
المعلم الإلكتروني
تشغيل الجهد: ~ 220V ± 15% 50 - 60Hz
درجة حرارة التشغيل: -10 ~ 40 °C
الرطوبة: < 85% RH
